斗式提升機

    時間:2013-03-05 15:01:45  點擊次數:6152

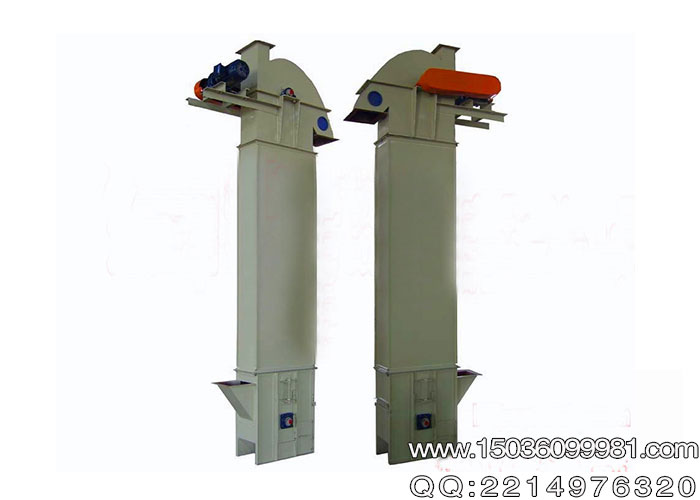

    斗式提升機

      TH系列斗式提升機工作原理:

    TH系列斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH型是一種圓環鏈斗式提升機采用混合式或重力卸料,挖取式裝料。牽引件用優質合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。

    使用壽命長,輪緣更換工作簡便。下部采用重力自動張緊裝置,能保持恒定的張緊力,避免打滑或脫鏈,同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性,能夠有效地保護下部軸等部件。該斗式提升機適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。

    TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料,物料溫度在250℃以下。


    TH系列斗式提升機技術參數:

    提升機型號

    TH200

    TH250

    TH315

    TH400

    TH630

    料斗形式

    SH

    SH

    SH

    SH

    SH

    輸送量/(m3/h)

    28

    48

    60

    92

    185

    斗寬/mm

    200

    250

    315

    400

    630

    斗容/L

    2.4

    4.6

    6.0

    9.5

    23.6

    斗距/mm

    500

    500

    512

    512

    688

    鏈條圓鋼(直徑x節距)/mm

    14x50

    14x50

    18x64

    18x64

    22x86

    鏈條破斷載荷/kN

    190

    190

    320

    320

    480

    料斗運行速度/(m/s)

    1.2

    1.2

    1.4

    1.4

    1.5

    傳動鏈輪節圓直徑/mm

    365

    520

    630

    710

    900

    主軸轉速/(r/min)

    63.22

    44.11

    42.5

    37.6

    31.8

    輸送物料最大粒度/mm

    25

    30

    35

    40

    60

      TD系列斗式提升機產品概述:

    TD系列斗式提升機(皮帶式斗式提升機)適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料,如糧食、煤、水泥、碎礦石等,提升高度最高40m。 TD系列斗式提升機嚴格按照JB3926-85《垂直斗式提升機》標準設計制造,目前國內常用的斗式提升機均為垂直式。TD系列斗式提升機特點為:結構簡 單,運行平穩,挖取式裝料,離心重力式卸料,物料溫度不超過60℃;TD系列斗式提升機與傳統D型斗式提升機相比輸送效率高、料斗形式多,應優先選用。 TD型斗式提升機備有四種料斗,即:Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。TD系列斗式提升機均采用皮帶+料斗提升輸送物 料,目前已涉及到糧食、煤炭、粉煤灰、水泥、碎礦石、石英砂、炭素等行業領域中,并得到很好的應用。
      TD系列斗式提升機產品基本結構:

    TD型斗式提升機(皮帶式斗式提升機)由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝 置等組成,適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。 TD型斗式提升機結構形式為:TD型斗式提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省 去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器,逆止可靠。該減速器噪音低,運轉平穩,并隨主軸浮動,可消除安裝應力。

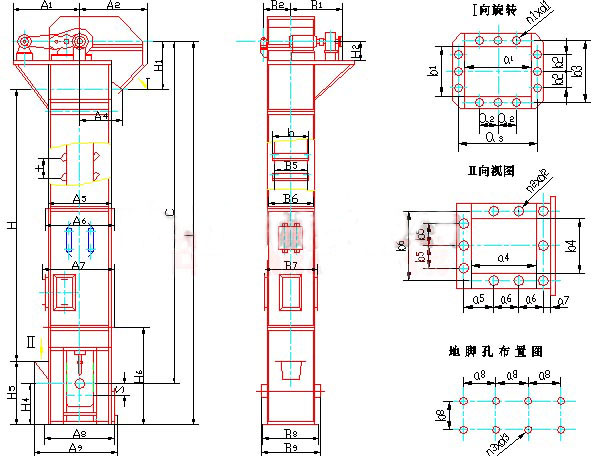

      TD系列斗式提升機外形示意圖:
