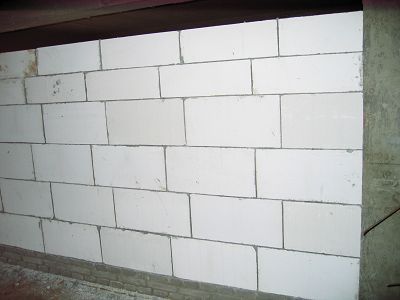

蒸壓加氣混凝土砌塊：
Autoclaved aerated concrete blocks
1 范圍
本標準規定了蒸壓加氣混凝土砌塊產品分類、技術要求、試驗方法、檢驗規則和產品質量說明書、推放和運輸。
本標準適用于作民用與工業建筑物墻體和絕熱使用的蒸壓加氣混凝土砌塊（以下簡稱砌塊）。
2 引用標準
下列標準包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方面應探討使用下列標準最新版本的可能性。
GB9196-88 摻工業廢渣建筑材料產品放射性物質控制標準
GB10294-88 絕熱材料穩態熱阻及有關特性的測定 防護熱板法
GB/T11969-1997 加氣混凝土性能試驗方法總則
GB/T11970-1997 加氣混凝土體積密度、含水率和吸水率試驗方法
GB/T11971-1997 加氣混凝土力學性能試驗方法
GB/T11972-1997 加氣混凝土干燥收縮試驗方法
GB/T11973-1997 加氣混凝土抗凍性試驗方法
JC/T790-85（96） 磚和砌塊名詞術語
3 產品分類
3.1 規格：
3.1.1 砌塊的規格尺寸見表1。
表1 砌塊的規格尺寸(mm)
|
砌塊公稱尺寸 |
砌塊制作尺寸 |
||||
|
長度L |
寬度B |
高度H |
長度L1 |
寬度B1 |
高度H1 |
|
600 |
100 |
200 250 300 |
L-10 |
B |
H-10 |
|
120 |
|||||
3.1.2 購貨單位需要其他規格,可與生產廠協商確定。
3.2 砌塊按抗壓強度和體積密度分級。
強度級別有：A1.0，A2.0，A2.5，A3.5，A5.0，A7.5，A10七個級別。
體積密度級別有：B03，B04，B05，B06，B07，B08六個級別。
3.3 砌塊按尺寸偏差與外觀質量、體積密度和抗壓強度分為：優等品（A）、一等品（B）、合格品（C）三個等級。
3.4 砌塊產品標記：
3.4.1 按產品名稱（代號ACB）、強度級別、體積密度級別、規格尺寸、產品等級和標準編號的順序進行標記。
3.4.2 標記示例：
強度級別為A3.5、體積密度級別為B05、優等品、規格尺寸為600mm*200mm*250mm的蒸壓加氣混凝土砌塊，其標記為：ACB A3.5 B05 600*200*250A GB11968
4 技術要求
4.1 砌塊的尺寸允許偏差和外觀應符合表2的規定。
表2 尺寸偏差和外觀
|
項目 |
指標 |
|||||
|
優等品 |
一等品 |
合格品 |
||||
|
尺寸允許偏差(mm) |
長度 |
L1 |
±3 |
±4 |
±5 |
|
|
寬度 |
B1 |
±2 |
±3 |
+3 |
||
|
高度 |
H1 |
±2 |
±3 |
+3 |
||
|
缺棱掉角 |
個數，不多于(個) |
0 |
1 |
2 |
||
|
最大尺寸不得大于（mm） |
0 |
70 |
70 |
|||
|
最小尺寸不得大于（mm） |
0 |
30 |
30 |
|||
|
平面彎曲不得大于（mm） |
0 |
3 |
5 |
|||
|
裂紋 |
條數，不多于（條） |
0 |
1 |
2 |
||
|
任一面上的裂紋長度不得大于裂紋方向尺寸的 |
0 |
1/3 |
1/3 |
|||
|
貫穿一棱二面的裂紋長度不得大于裂紋所在面的裂紋方向尺寸總和的 |
0 |
1/3 |
1/3 |
|||
|
爆裂、粘模和損壞深度不得大于（mm） |
10 |
20 |
30 |
|||
|
表面疏松、層裂 |
不允許 |
|||||
|
表面油污 |
不允許 |
|||||
|
|
|
|
|
|
|
|
4.2 砌塊的抗壓強度應符合表3的規定。
表3 砌塊的抗壓強度（MPa）
|
強度級別 |
立方體抗壓強度 |
|
|
平均值不小于 |
單位最小值不小于 |
|
|
A1.0 |
1.0 |
0.8 |
|
A2.0 |
2.0 |
1.6 |
|
A2.5 |
2.5 |
2.0 |
|
A3.5 |
3.5 |
2.8 |
|
A5.0 |
5.0 |
4.0 |
|
A7.5 |
7.5 |
6.0 |
|
A10.0 |
10.0 |
8.0 |
4.3 砌塊的強度級別應符合表4的規定。
表4 砌塊的強度級別
|
體積密度級別 |
B03 |
B04 |
B05 |
B06 |
B07 |
B08 |
|
|
強度級別 |
優等品（A） |
A1.0 |
A2.0 |
A3.5 |
A5.0 |
A7.5 |
A10.0 |
|
一等品（B） |
A3.5 |
A5.0 |
A7.5 |
A10.0 |
|||
|
合格品（C） |
A2.5 |
A3.5 |
A5.0 |
A7.5 |
|||
4.4砌塊的干體積密度應符合表5的規定.
表5 砌塊的干體積密度（kg/m3）
|
體積密度級別 |
B03 |
B04 |
B05 |
B06 |
B07 |
B08 |
|
|
體積密度 |
優等品（A）≤ |
300 |
400 |
500 |
600 |
700 |
800 |
|
一等品（B）≤ |
330 |
430 |
530 |
630 |
730 |
830 |
|
|
合格品（C）≤ |
350 |
450 |
550 |
650 |
750 |
850 |
|
4.5 砌塊的干燥收縮、抗凍性和導熱系數（干態）應符合表6的規定。
表6 干燥收縮、抗凍性和導熱系數
|
體積密度級別 |
B03 |
B04 |
B05 |
B06 |
B07 |
B08 |
||
|
干燥 |
標準法≤ |
mm/m |
0.50 |
|||||
|
快速法≤ |
0.80 |
|||||||
|
抗凍性 |
質量損失，% ≤ |
5.0 |
||||||
|
凍后強度，MPa ≥ |
0.8 |
106 |
2.0 |
2.8 |
4.0 |
6.0 |
||
|
導熱系數（干態），W/m.k ≤ |
0.10 |
0.10 |
0.14 |
0.16 |
-- |
-- |
||
|
注:1、規定采用標準法、快速法測定砌塊干燥收縮值，若測定結果發生矛盾不能判定時，則以標準法測定的結果為準。 |
||||||||
4.6 摻用工業廢渣為原料時，所含放射性物質，應符合GB9196的規定。
5 檢驗方法
5.1 尺寸、外觀檢測方法
5.1.1 量具：采用鋼尺、鋼卷尺，最小刻度為1mm。
5.1.2 尺寸測量：長度、高度、寬度分別在兩個對應在的端部測量，各量二個尺寸。
5.1.3 缺棱掉角；缺棱或掉角個數，目測；測量砌塊破壞部分對砌塊的長、高、寬三個方向的投影尺寸。
5.1.4 平面彎曲：測量彎曲面的最大縫隙尺寸。
5.1.5 裂紋：裂紋條數，目測；長度以所在面最大的投影尺寸為準。若裂紋從一面延伸至另一面，則以兩個面上的投影尺寸之和為準。
5.1.6 爆裂、粘模和損壞深度：將鋼卷尺垂直于鋼尺，測量其最大深度。
5.1.7 砌塊表面油污、表面疏松、層裂：目測。
5.2 物理力學性能試驗方法
5.2.1 立方體抗壓強度的試驗按GB/T11971的規定進行。
5.2.2 干體積密度的試驗按GB/T11970的規定進行。
5.2.3 干燥收縮值的試驗按GB/T11972的規定進行.
5.2.4 抗凍性的試驗按GB/T11973的規定進行。
5.2.5 導熱系數的試驗按GB10294的規定進行。取樣方法按GB11969的規定進行。
6 檢驗規則
6.1 型式試驗
6.1.1 有下列情況之一時，進行型式檢驗：
（1）新廠生產試制定型鑒定。
（2）正式生產時，原材料、工藝等有較大改變，可能影響產品性能時。
（3）正常生產時，每年應進行一次檢查。
（4）產品停產三個月以上，恢復生產時。
（5）出廠檢驗結果與上次型式檢驗有較大差異時。
（6）國家質量監督機構提出進行型式檢驗的要求時。
6.1.2 型式檢驗項目包括：標準中全部技術要求。
6.1.3 抽樣規則：
6.1.3.1 在受檢驗一批產品中，隨機抽取80塊砌塊，進行尺寸偏差和外觀檢驗。
6.1.3.2 從外觀與尺寸偏差檢驗合格的砌塊中，隨機抽取15塊砌塊制作試件，進行如下項目的檢驗：
（1）體積密度 3組9塊
（2）強度級別 5組15塊
（3）干燥收縮 3組9塊
（4）抗凍性 3組9塊
（5）導熱系數 1組2塊
6.1.4 判定規則：
6.1.4.1 若受檢的80塊砌塊中，尺寸偏差和外觀不符合表2規定的砌塊數量不超過7塊時，判該批砌塊符合相應等級；若不符合表2規定的砌塊數量超過7塊時，判該批砌塊不符合相應等級。
6.1.4.2 以3組干體積密度試件的測定結果平均值判定砌塊的體積密度級別，符合表5規定時則判該批砌塊合格。
6.1.4.3 以5組抗壓強度試件測定結果平均值判定其強度級別。當強度和體積密度級別關系符合表3規定，同時，5組試件中各個單組抗壓強度平均值全部大于表4規定的此強度級別的最小值時，判該批砌塊符合相應等級；若有1組或1組以上小于此強度級別的最小值時，判該批砌塊不符合相應等級。
6.1.4.4 干燥收縮和抗凍性測定結果，全部符合表6規定時，判定此兩項性能合格。或有1組或1組以上不符合表6規定時，判該批砌塊不合格。
6.1.4.5 導熱系數符合表6的規定，判定此項指標合格，否則判該批砌塊不合格。
6.1.4.6 型式檢驗中受檢驗的產品的尺寸偏差、外觀、立方體抗壓強度、干體積密度、干燥收縮值、抗凍性、導熱系數各項檢驗全部符合相應等級的技術要求規定時，判為相應等級。否則降等或判定為不合格。
6.2 出廠檢驗
6.2.1 出廠檢驗的項目包括：尺寸偏差、外觀、立方體抗壓強度、干體積密度。
6.2.2 同品種、同規格、同等級的砌塊，以10000塊為一批，不足10000塊亦為一批，隨機抽取50塊砌塊，進行尺寸偏差、外觀檢驗。其中不符合該等級的產品不超過5塊時，判該批砌塊尺寸偏差、外觀檢驗結果符合相應等級。否則，該批砌塊檢驗結果不符合相應等級。
6.2.3 從尺寸偏差與外觀檢驗合格的砌塊中，隨機抽取砌塊，制作3組試件進行立方體抗壓強度檢驗，以3組平均值與其中1組最小平均值，按表4規定判定強度級別。制作3組試件做干體積密度檢驗，以3組平均值判定其體積密度級別，當強度與體積密度級別關系符合表3規定時，判該批砌塊符合相應的等級。否則降等或判為不合格。
6.2.4 每批砌塊根據定期型式檢驗的結果以及尺寸偏差與外觀、干體積密度和抗壓強度三項檢驗結果判定等級，其中有一項不符合技術要求，則降等或判為不合格。
6.3 砌塊外觀驗收：砌塊外觀驗收在交貨地點進行。
7 產品質量說明書、堆放和運輸
7.1 出廠產品應有產品質量說明書。說明書包括：生產廠名、商標、產品標記、本批產品主要技術性能和生產日期。
7.2 砌塊應存放5天以上方可出廠，砌塊貯存推放應做到；場地平整，同品種、同規格、同等級做好標記，整齊穩妥，宜有防雨措施。
7.3 產品運輸時，宜成垛綁扎或有其他包裝。絕熱用產品必須捆扎加塑料薄膜封包。運輸裝卸時，宜用專用機具，嚴禁摔、擲、翻斗車自翻卸貨。
